鋼製ブレース用 降伏点制御鋼板
1. 規 格
種類
記号の種類
適用板厚(mm)
SN400B-UB
16〜40
SN490B-UB
16〜40
化学成分
記号
化学成分 %
C
Si
Mn
P
S
Ceq
PCM
SN400B-UB
≦0.20
≦0.35
0.60〜
1.40
≦0.030
≦0.015
≦0.36
≦0.26
SN490B-UB
≦0.18
≦0.55
≦1.60
≦0.030
≦0.015
≦0.44
≦0.29
備考：
1. 炭素当量(％) Ceq ＝ C+Si/24+Mn/6+Ni/40+Cr/5+Mo/4+V/14
2. 溶接割れ感受性組成(％) PCM ＝ C+Si/30+Mn/20+Cu/20+Ni/60+Cr/20+Mo/15+V/10+5B
機械的性質
種類の
記号
引張試験
衝撃試験
降伏点
又は耐力
(N/㎟)
引張
強さ
(N/m㎡)
降伏比
(%)
伸び(%)
試験片
試験
温度
(℃)
シャルピ
ー吸収エ
ネルギー
(J)
試験片
鋼板の板厚(mm)
16
16超
SN400B-UB
250～
300
400～
510
≦80
18≦
22≦
1A号
0
27≦
4号
SN490B-UB
325～
375
490～
610
17≦
21≦
備考：
JIS規格（JIS G3136）
SN400Bの降伏点：235～355(N/m㎡)
SN490Bの降伏点：325～445(N/m㎡)
2. 特 長
-

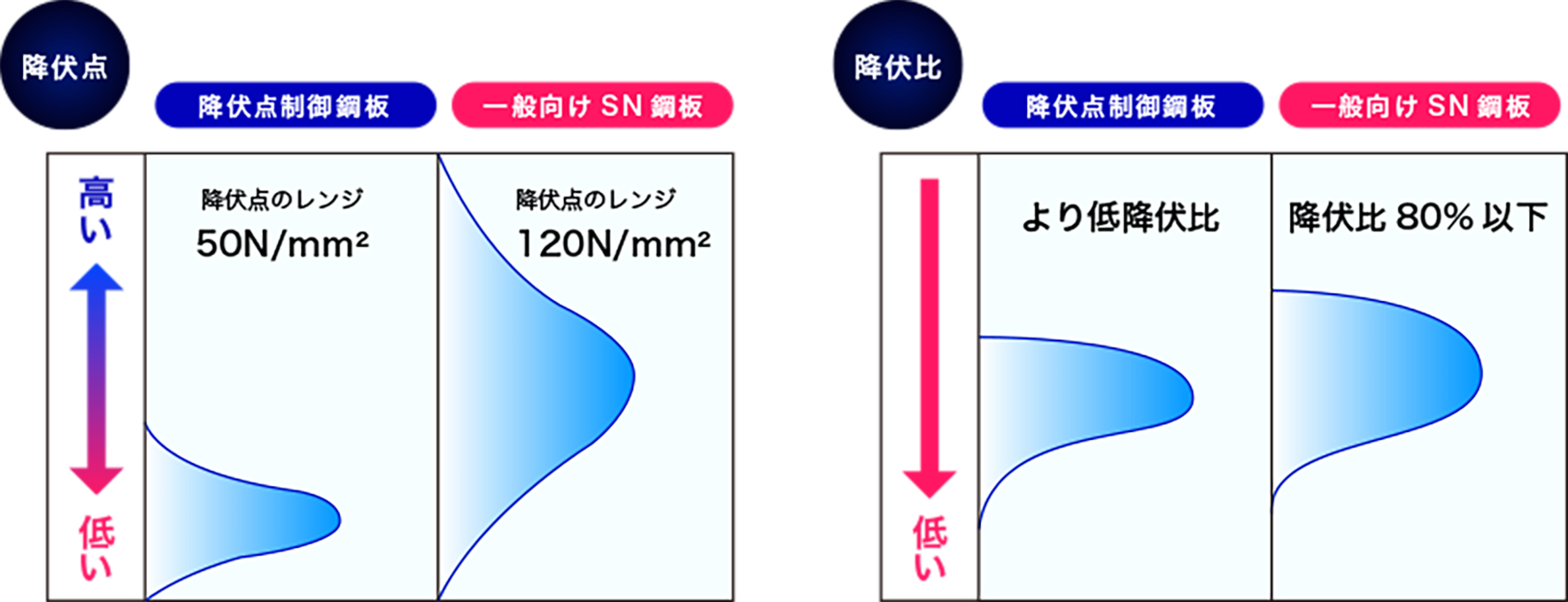

① 降伏点のバラツキが小さい
降伏点のバラツキが小さく製品規格の上下限が50N/m㎡とレンジが狭いため、設計目標を容易に実現することが出来ます。（一般のSN鋼材の降伏点の範囲 120N/m㎡）
-
② 溶接性に優れている
化学成分は溶接構造用圧延鋼材（JIS G3106）、建築構造用圧延鋼材（JIS G3136）と同様の成分管理を行っているため、溶接性に優れております。
-
③ 短納期対応が可能
熱処理等を行わない圧延ままの材料であるため、製造工程がシンプルで短納期対応が可能です。
降伏点制御鋼板の採用実績例

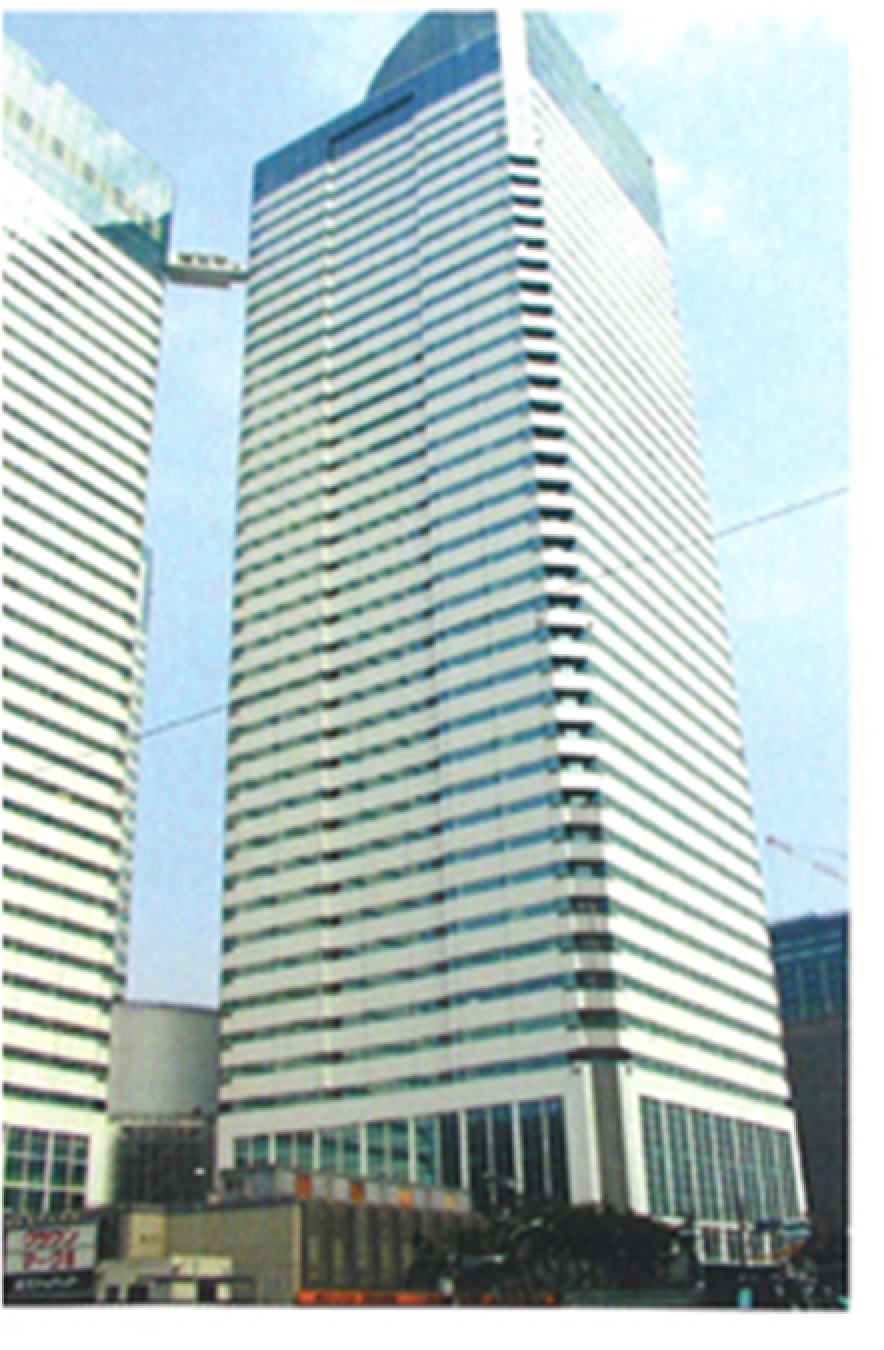

物件名 晴海アイランドトリトンスクエア 44階建て超高層ビル
延べ床面積 13万2千㎡
竣工 平成13年

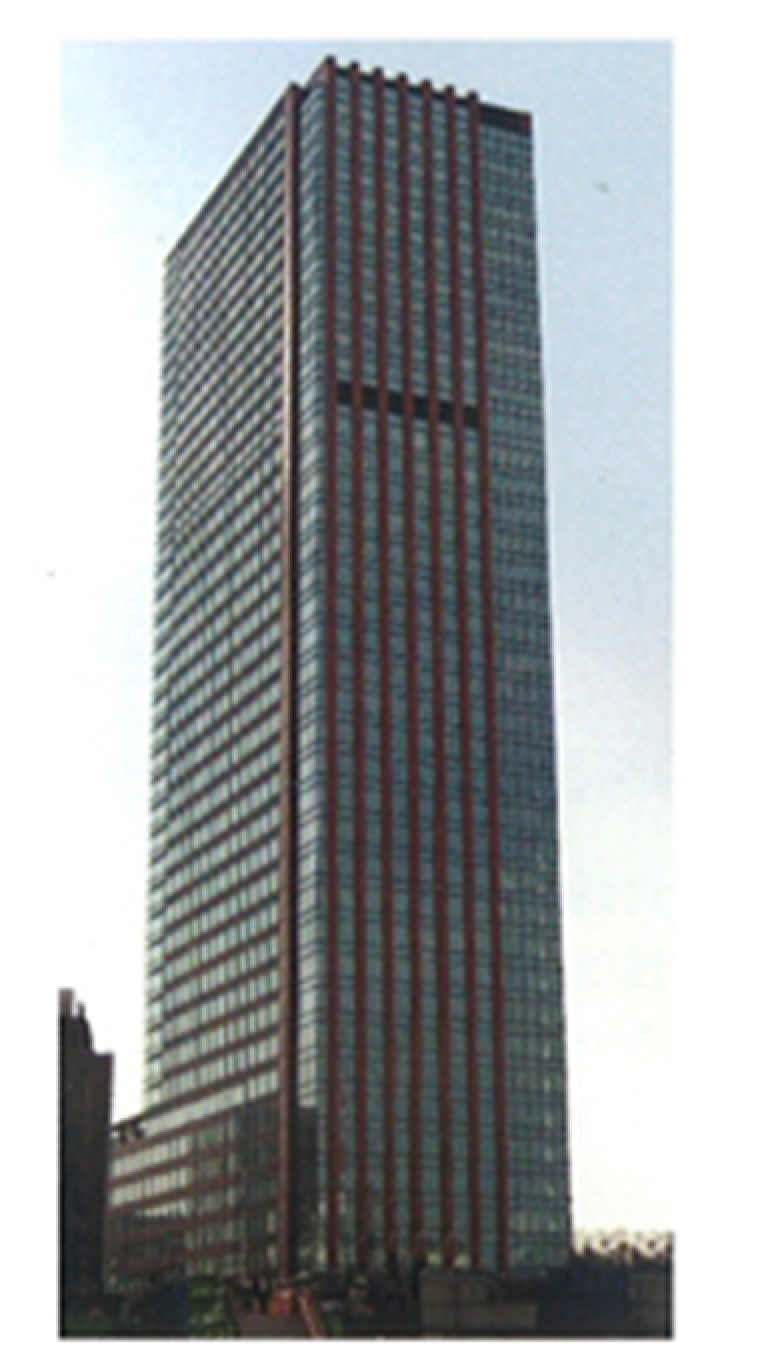

物件名 泉ガーデンビル 45階建て超高層ビル
延べ床面積 15万7千㎡
竣工 平成14年

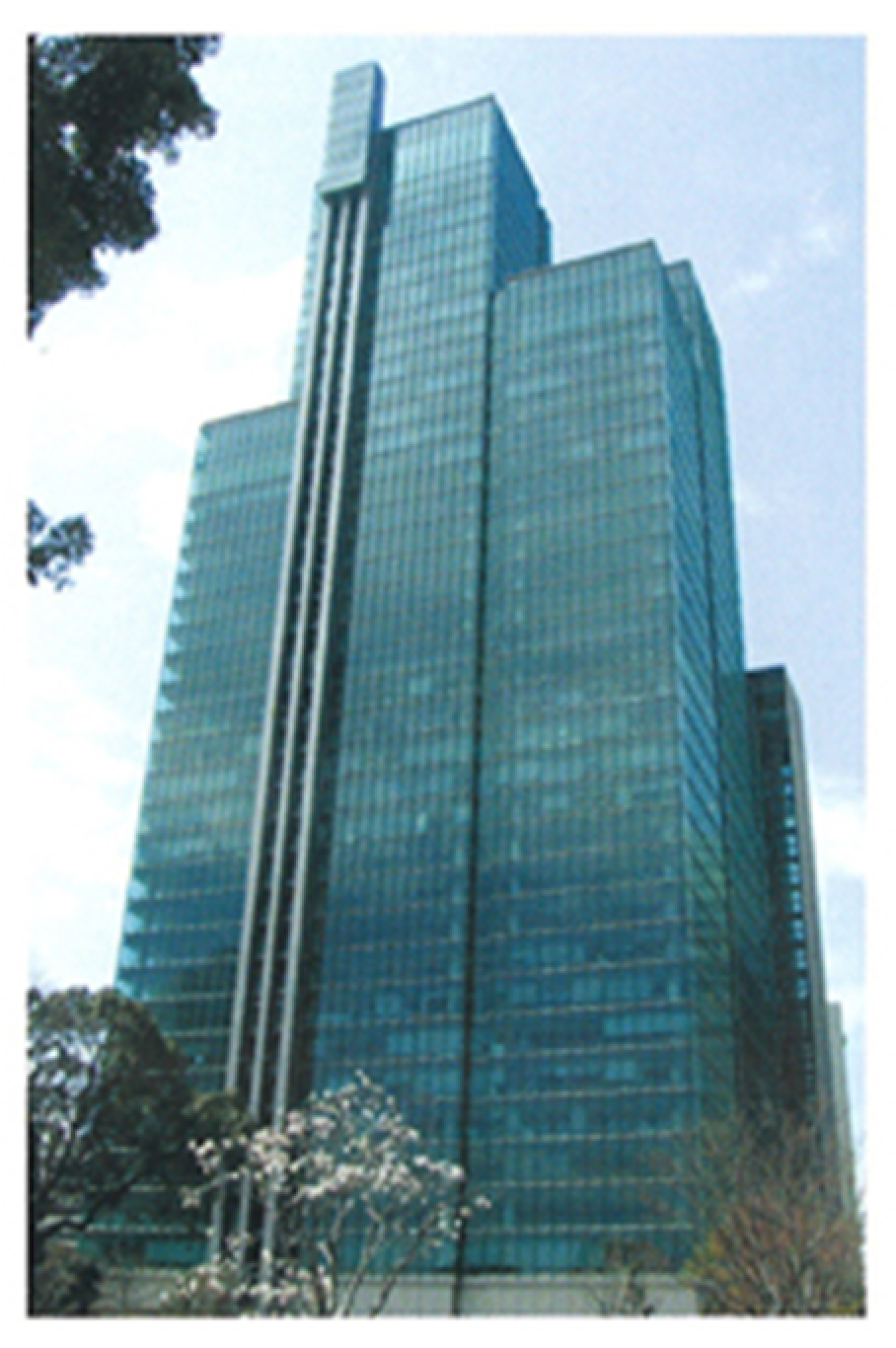

物件名 住友不動産㈱ 三田ツインビル西館 43階建て超高層ビル
延べ床面積 9万9千㎡
竣工 平成18年
製品の主な特長・使用用途
こちらの鋼板が使われている用途は以下の通りです。
建築
カタログダウンロード
鋼製ブレース向け降伏点制御鋼板
PDFファイル版
製品カタログ一覧
1. 規 格
種類
| 記号の種類 | 適用板厚(mm) |
|---|---|
| SN400B-UB | 16〜40 |
| SN490B-UB | 16〜40 |
化学成分
| 記号 | 化学成分 % | ||||||
|---|---|---|---|---|---|---|---|
| C | Si | Mn | P | S | Ceq | PCM | |
| SN400B-UB | ≦0.20 | ≦0.35 |
0.60〜 1.40 |
≦0.030 | ≦0.015 | ≦0.36 | ≦0.26 |
| SN490B-UB | ≦0.18 | ≦0.55 | ≦1.60 | ≦0.030 | ≦0.015 | ≦0.44 | ≦0.29 |
1. 炭素当量(％) Ceq ＝ C+Si/24+Mn/6+Ni/40+Cr/5+Mo/4+V/14
2. 溶接割れ感受性組成(％) PCM ＝ C+Si/30+Mn/20+Cu/20+Ni/60+Cr/20+Mo/15+V/10+5B
機械的性質
| 種類の 記号 |
引張試験 | 衝撃試験 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 降伏点 又は耐力 (N/㎟) |
引張 強さ (N/m㎡) |
降伏比 (%) |
伸び(%) | 試験片 | 試験 温度 (℃) |
シャルピ ー吸収エ ネルギー (J) |
試験片 | ||
| 鋼板の板厚(mm) | |||||||||
| 16 | 16超 | ||||||||
| SN400B-UB |
250～ 300 |
400～ 510 |
≦80 | 18≦ | 22≦ | 1A号 | 0 | 27≦ | 4号 |
| SN490B-UB |
325～ 375 |
490～ 610 |
17≦ | 21≦ | |||||
JIS規格（JIS G3136）
SN400Bの降伏点：235～355(N/m㎡)
SN490Bの降伏点：325～445(N/m㎡)
2. 特 長
-

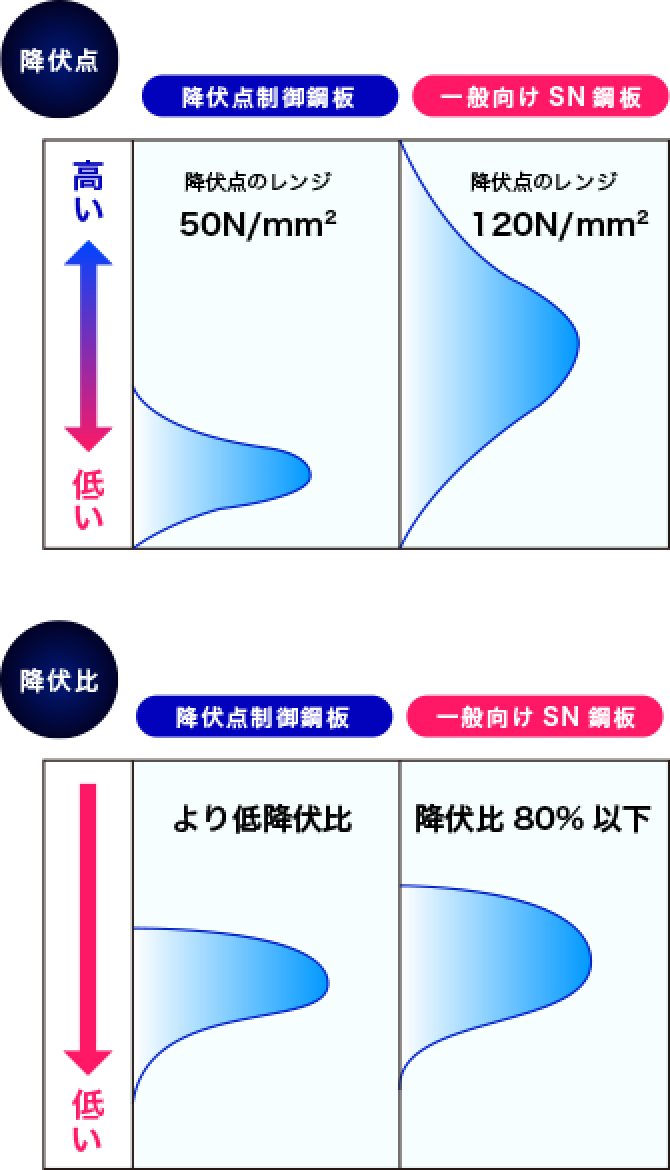

① 降伏点のバラツキが小さい
